شامل پلان ها و مقاطع ( نمابرش ها ) با پسوند dwg ( قابل ویرایش برای اتوکد)
معماری بنا

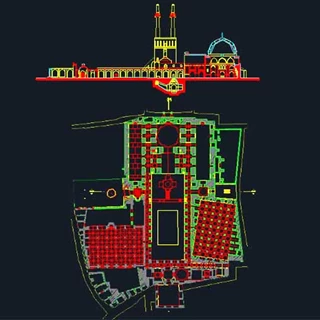

آنچه در طرح معماری دیده می‌شود شامل:
-
ترسیم پلان کلی مسجد با حیاط مرکزی و شبستان‌ها.
-
نمایش ایوان بزرگ و گنبد اصلی در بخش شمالی.
-
جانمایی مناره‌های مرتفع و ورودی شاخص.
-
تفکیک فضاها با رنگ‌های متفاوت برای وضوح بیشتر.
-
حوض میانی که مرکزیت حیاط را تقویت می‌کند.
-
ردیف‌های متوالی ستون‌ها که ساختار شبستان را شکل داده‌اند.
-
راهروها و فضاهای جانبی که عملکرد ارتباطی بنا را نشان می‌دهند.
-
مقطع جانبی بنا شامل گنبد و مناره‌ها برای درک بهتر حجم.
جمع‌بندی
این فایل معماری با دقتی مثال‌زدنی، ساختار یکی از ارزشمندترین بناهای تاریخی ایران را به تصویر کشیده است. برای پژوهشگران، دانشجویان و طراحانی که به دنبال الهام از معماری سنتی هستند، بررسی این مجموعه فرصتی کم‌نظیر به شمار می‌رود. مطالعه و تحلیل چنین پروژه‌ای می‌تواند دیدگاهی تازه درباره شکوه و عظمت هنر ایرانی اسلامی ایجاد کند.
