شامل پلان ، نمامقاطع با پسوند dwg می باشد
معماری بنا

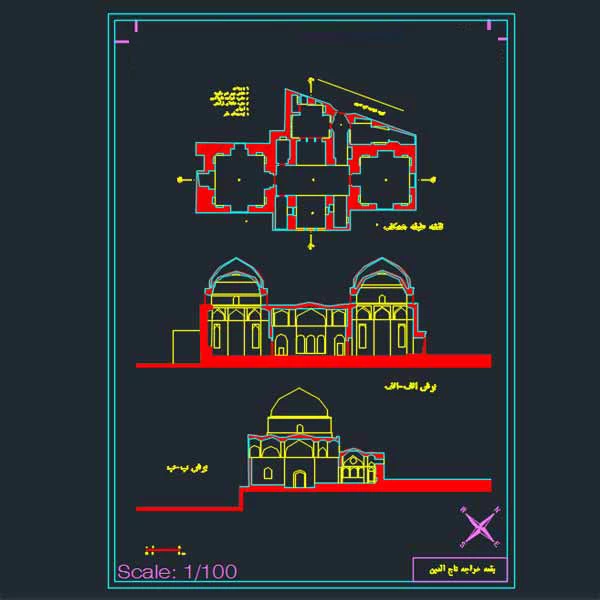

با بررسی نقشه‌های معماری ارائه‌شده، موارد زیر مشاهده می‌شود:
-
پلان اصلی بقعه با چهار فضای جانبی متقارن
-
گنبد مرکزی و پوشش‌های نیم‌گنبدی جانبی
-
نمای اصلی با ایوان‌های بلند و تزئینات قوس‌دار
-
برش طولی نشان‌دهنده‌ی ارتفاع گنبد و نحوه‌ی پوشش‌ها
-
برش عرضی با تاکید بر ساختار داخلی و جزئیات فضایی
-
نشانه‌گذاری دقیق ابعاد و مقیاس ۱/۱۰۰
-
نمایش ورودی‌ها و ارتباط فضاها
-
استفاده از خط‌کشی‌های رنگی برای تفکیک بخش‌ها
جمع‌بندی
این مجموعه معماری بازتابی از هنر ارزشمند ایرانی است که در عین سادگی، ظرافت و جزئیات چشمگیری را به نمایش می‌گذارد. تحلیل کامل پلان‌ها و نماها می‌تواند راهنمای ارزشمندی برای دانشجویان، معماران و پژوهشگران معماری باشد. اگر به دنبال دسترسی به محتوای کامل و حرفه‌ای در این زمینه هستید، این فایل انتخابی ارزشمند برای شما خواهد بود.
