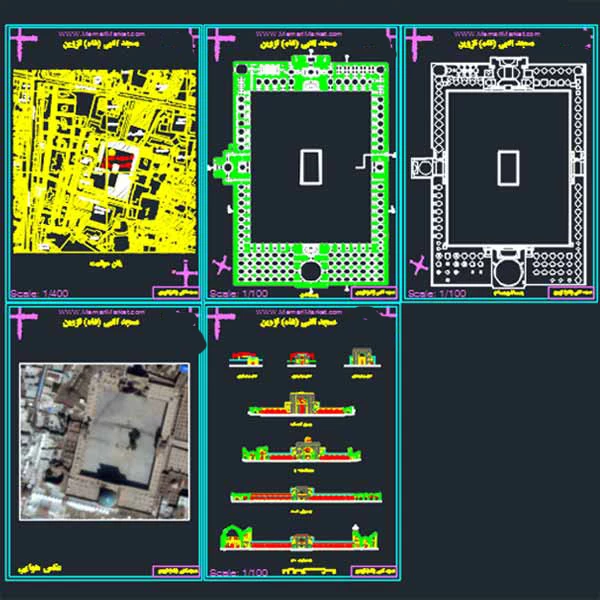

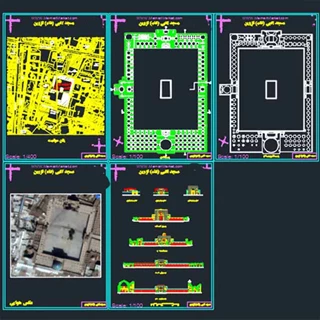

شامل پلان ، مقاطع ، نمای سردرها ، پلان موقعیت و نقشه هوایی با پسوند dwg
معماری
در فایل ترسیمی موجود، اجزای متنوع و کلیدی این مسجد با دقت مشخص شده‌اند که شامل موارد زیر است:
-
نقشه موقعیت مسجد در بافت شهری قزوین
-
پلان کلی صحن و شبستان‌ها با مقیاس ۱/۱۰۰
-
جزئیات ورودی‌های اصلی و فرعی
-
ترسیم مقاطع طولی و عرضی با نمایش ایوان‌ها
-
نمای سردر ورودی و طاق‌های مرتفع
-
موقعیت دقیق گنبدخانه و شبستان‌ها
-
دید هوایی از بام مسجد و ابعاد کلی بنا
-
آرایش فضاهای جانبی و ارتباط آنها با صحن مرکزی
جمع‌بندی
این فایل برای دانشجویان معماری و پژوهشگران تاریخ هنر اسلامی، منبعی غنی و ارزشمند به شمار می‌رود. نمایش دقیق پلان‌ها، مقاطع و نماها، شناخت معماری مسجدالنبی قزوین را آسان‌تر کرده و بستر مناسبی برای تحلیل فضایی، تاریخی و هنری این بنای ارزشمند فراهم می‌کند.
