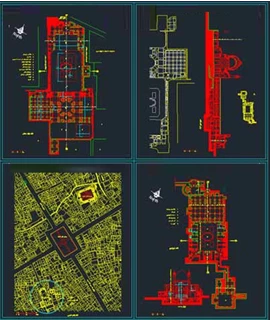

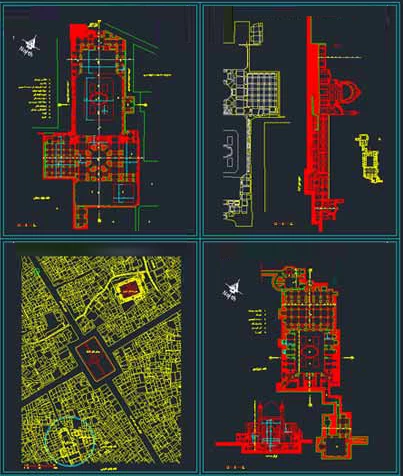

شامل برداشت کامل این بنای تاریخی باارزش: نقشه های پلان زیرزمین و هم کف، دو نما برش و همچنین نقشه ی بافت تاریخی کاشان و جانمایی مسجد در آن ارائه شده است.
معماری بنا:
-
ترسیم پلان کلی مسجد و مدرسه در چند نما.
-
نمایش دقیق صحن مرکزی و ایوان‌های چهارگانه.
-
موقعیت شبستان‌ها و بخش‌های آموزشی مدرسه.
-
جانمایی فضاهای خدماتی و ارتباط آن‌ها با صحن.
-
ترسیم مسیرها و ورودی‌های مختلف مجموعه.
-
نمایش نقشه شهری و جایگاه مجموعه در بافت کاشان.
-
استفاده از رنگ‌های متفاوت برای تفکیک بخش‌های مختلف معماری.
-
پلان‌های افقی و عمودی برای تحلیل ساختاری مجموعه.
جمع‌بندی:
این اثر کم‌نظیر، ترکیبی از زیبایی‌های معماری اسلامی و سنت آموزشی ایرانی را به نمایش می‌گذارد. بررسی نقشه‌ها و تحلیل‌های ارائه‌شده، فرصت ارزشمندی برای دانشجویان معماری، پژوهشگران و علاقه‌مندان به میراث فرهنگی فراهم می‌آورد و شناختی عمیق‌تر از معماری کاشان و جایگاه آن در تاریخ ایران ارائه می‌دهد.
