شامل پلان ،مقطع با پسوند dwg
معماری بنا

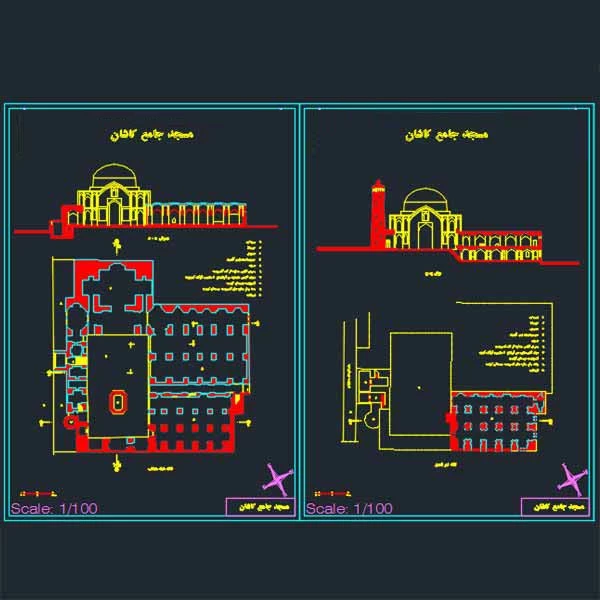

با بررسی نقشه ارائه‌شده، موارد زیر قابل تشخیص است:
-
پلان کلی با سازماندهی صحن و شبستان‌ها
-
حیاط مرکزی با آب‌نما در میانه
-
ایوان اصلی شاخص در ضلع ورودی
-
شبستان‌های ستون‌دار در اطراف صحن
-
گنبدخانه در بخش مرکزی و محراب شاخص
-
مناره مرتفع در ضلع ورودی بنا
-
فضاهای جانبی برای خدمات مذهبی و اجتماعی
-
نماهای جانبی با قوس‌ها و طاق‌های ایرانی
جمع‌بندی
این مجموعه، یکی از نمونه‌های ارزشمند معماری اسلامی در ایران است که نه تنها در تاریخ شهر کاشان اهمیت ویژه‌ای دارد، بلکه الگویی بی‌نظیر برای مطالعات معماری، مرمت و پژوهش‌های فرهنگی به شمار می‌رود. دسترسی به چنین طرح‌های دقیق و علمی، فرصتی ارزشمند برای دانشجویان و علاقه‌مندان معماری فراهم می‌آورد تا با جزئیات ناب معماری ایرانی–اسلامی آشنا شوند.
