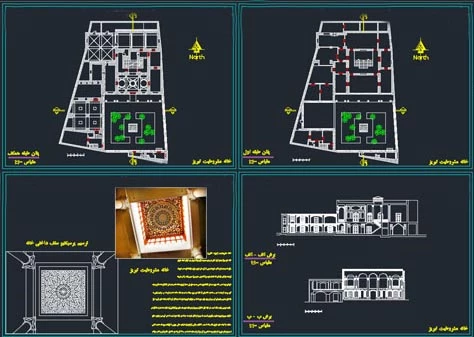

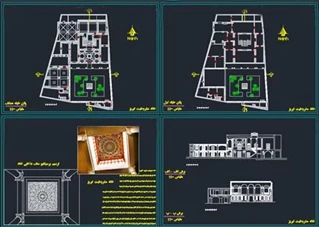

نقشه های خانه مشروطه تبریز شامل
پلان همکف، پلان طبقه اول، دو نما-برش عمود بر هم و نقشه پرسپکتیوی سقف تزئین شده داخل این بنا می باشد
همچنین کلیه نقشه ها با مقیاس 1:100 ارائه شده اند.
معماری بنا:
-
پلان طبقه همکف و اول به‌صورت دقیق با چینش فضایی بومی ترسیم شده‌اند.
-
عناصر مهمی چون اندرونی، بیرونی، اتاق آینه، ایوان ستون‌دار و حوض‌خانه قابل شناسایی هستند.
-
دو نما و دو برش کامل از بنا تهیه شده که جزئیات معماری نظیر قوس‌ها و پنجره‌های مشبک را نمایش می‌دهند.
-
تزئینات سقفی (با تصویر واقع‌گرایانه) در یکی از فریم‌ها گنجانده شده که نماد زیبایی‌شناسی قاجاری است.
-
موقعیت‌یابی دقیق و جهت‌یابی در پلان‌ها نشان از دقت اجرایی دارد.
-
شرح متنی پروژه به زبان فارسی همراه با طرح تزئینی سقف وجود دارد که ارزش هنری آن را دوچندان کرده است.
این پروژه، یک مرجع کامل برای تحلیل معماری خانه‌های تاریخی ایران در عصر مشروطه است. اگر به دنبال یک منبع تصویری و تحلیلی دقیق برای مطالعات معماری هستید، این فایل انتخابی ایده‌آل برای شماست.
