شامل 3 شیت اتوکد شامل
پلان مسجد کبود تبریز
نما مسجد کبود تبریز

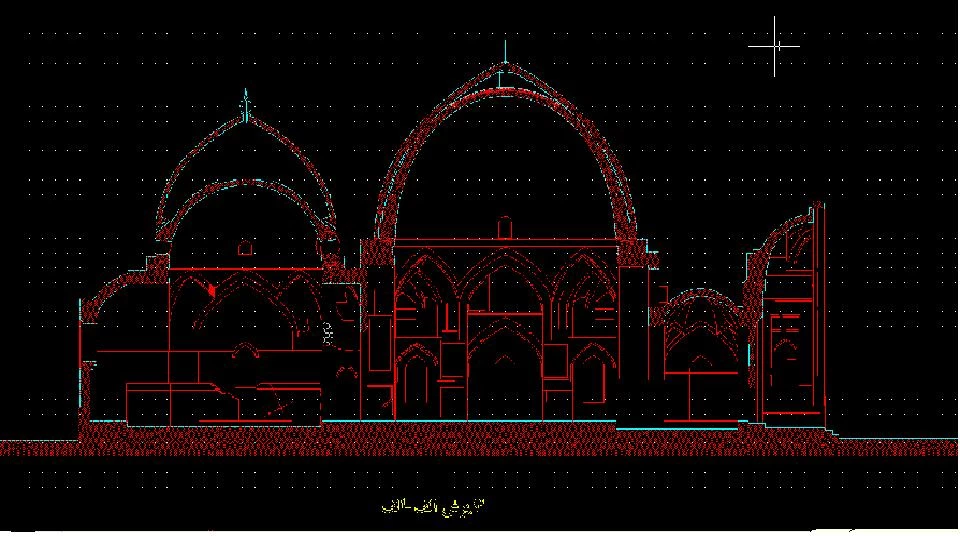

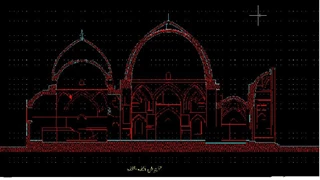

مقطع مسجد کبود تبریز
معماری بنا
در ترسیم معماری مشاهده می‌شود:
-
گنبد اصلی عظیم با مقیاس بسیار بلند
-
گنبد فرعی در بخش جانبی با ساختار هندسی منظم
-
ایوان‌های مرتفع با قوس‌های جناغی
-
دیوارهای ضخیم و متقارن برای استحکام بنا
-
طاق‌های متعدد در بخش‌های داخلی
-
ورودی‌های متنوع با تناسبات هندسی
-
فضای باز و محصور برای انتقال نور
-
جزئیات سازه‌ای که نشانگر توجه به مقاومت بناست
جمع‌بندی
این اثر معماری نه تنها نشان‌دهنده شکوه و هویت فرهنگی تبریز است بلکه الهام‌بخش پژوهشگران و علاقه‌مندان به معماری ایرانی-اسلامی نیز به شمار می‌رود. بررسی و مطالعه دقیق آن فرصتی ارزشمند برای شناخت تکنیک‌های هنری و سازه‌ای گذشته فراهم می‌کند.
