نقشه های طرح موجود شامل:
پلان طبقه همکف
پلان طبقه اول
برش ها
نماها
نقشه های ساماندهی و احیاء شامل:
نقشه سه بعدی ساختار فضایی و کالبدی طبقه همکف و اول
پلان طبقه زیرزمین
پلان طبقه همکف
پلان طبقه اول
پلان فاز2 طبقه همکف
پلان فاز2 طبقه اول
معماری بنا

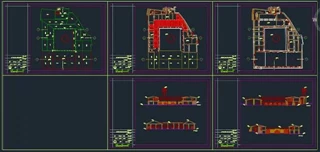

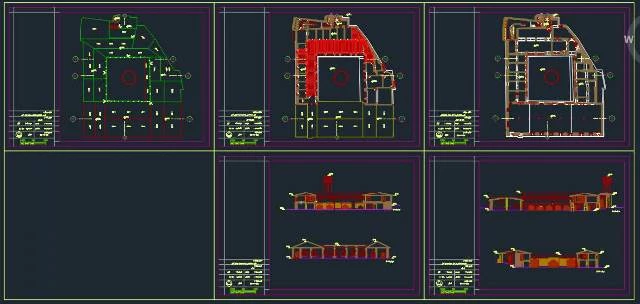

با توجه به محتوای فایل، موارد زیر قابل مشاهده است:
-
پلان کلی بنا با جزئیات دیوارها و فضاهای داخلی
-
نمایش موقعیت ورودی‌ها و مسیرهای دسترسی
-
بخش‌های مختلف شبستان و حیاط مرکزی
-
ستون‌بندی‌ها و خطوط سازه‌ای اصلی
-
مقاطع طولی و عرضی برای بررسی ارتفاع و تناسبات
-
جزئیات معماری سقفها و پوشش‌ها
-
شمای کلی از حجم ساختمان و سازماندهی فضاها
-
تلفیق رنگ‌ها در بخش‌های نمایشی برای تفکیک عناصر
جمع‌بندی
این پروژه فرصتی استثنایی برای علاقه‌مندان به معماری اسلامی و پژوهشگران تاریخ معماری ایران به شمار می‌آید. محتوای موجود، علاوه بر ارزش مطالعاتی، امکان بهره‌گیری در طراحی‌های پژوهشی و آموزشی را فراهم می‌کند.
