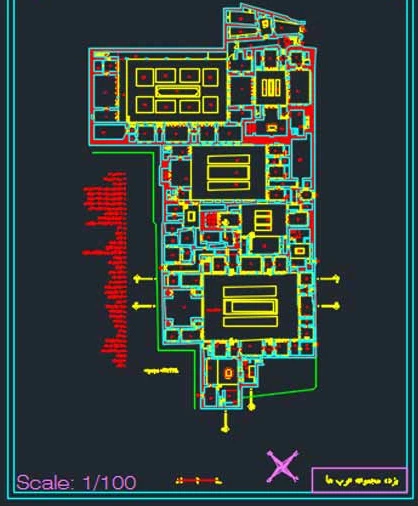

این پروژه شامل یک شیت پلان اتوکدی طبق نمونه تصویر و 10 تصویر jpg اسکن شده از نماها برشها و پرسپکتیو مجموعه می باشد
بر اساس پلان نمایش داده شده، موارد زیر قابل مشاهده است:
-
سازمان‌دهی فضایی پیرامون چندین حیاط مرکزی.
-
تعدد اتاق‌ها با کاربری‌های متفاوت و مسیرهای ارتباطی مستقیم و غیرمستقیم.
-
ورودی اصلی با هشتی و راهروی باریک برای کنترل دید.
-
بادگیرها و فضاهای تهویه طبیعی در نقاط کلیدی بنا.
-
فضای بزرگ مرکزی به‌عنوان محل تجمع یا شاه‌نشین.
-
ایوان‌ها و رواق‌هایی که به حیاط‌ها باز می‌شوند.
-
اتاق‌های مستطیلی و مربع با تناسبات دقیق سنتی.
-
استفاده از ضخامت دیوارها برای ایجاد عایق حرارتی.
-
فضاهای خدماتی و ذخیره‌سازی در بخش‌های پیرامونی.
جمع‌بندی
این پلان، تصویری دقیق از معماری کویری یزد و هنر سازمان‌دهی فضایی در خانه‌های تاریخی را ارائه می‌دهد. جزئیات کامل و تناسبات دقیق، این اثر را به منبعی ارزشمند برای پژوهشگران، دانشجویان و معماران علاقه‌مند به سبک بومی تبدیل کرده است.
