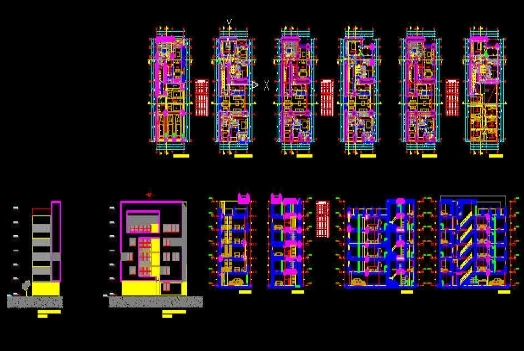

در نمایی که از پروژه در دسترس است، اجزای مختلف فایل معماری به شکل زیر قابل تفکیک هستند:
-
پلان طبقات (6 پلان): هر طبقه با رنگ‌بندی متفاوت و طراحی منظم نمایش داده شده که شامل نشیمن، آشپزخانه، اتاق خواب‌ها و سرویس‌هاست.
-
برش‌های طولی و عرضی (2 برش): این برش‌ها ارتفاع طبقات، ضخامت سقف‌ها و نحوه اجرای فونداسیون را مشخص می‌کنند.
-
نمای جانبی و اصلی ساختمان: طراحی نمای ساده و منسجم با تاکید بر بازشوها و پنجره‌ها دیده می‌شود.
-
پلان همکف و پارکینگ: نمایش فضای پارکینگ و دسترسی به واحدها از طبقه همکف به وضوح مشخص است.
-
پلان بام: محل قرارگیری تجهیزات و دسترسی‌های لازم روی بام.
-
سیستم راه‌پله و آسانسور: مسیر حرکتی عمودی با جزئیات دقیق در تمامی طبقات تکرار شده است.
-
جزئیات اجرایی فونداسیون و سقف: جزئیاتی از اجرای پی و سیستم تیر و ستون در فایل دیده می‌شود.
جمع‌بندی
این مجموعه طراحی، یک الگوی مناسب و آماده برای مهندسین معمار، دانشجویان معماری، و سازندگان ساختمانی است که به دنبال یک پروژه دقیق، کاربردی و قابل اجرا برای یک ساختمان چهار طبقه مسکونی هستند. طراحی پلان‌ها با رعایت تمامی اصول مهندسی و توجه ویژه به مسائل فنی و اجرایی صورت گرفته و می‌تواند الهام‌بخش طرح‌های مشابه در بافت شهری باشد.
برای معمارانی که به دنبال طرحی بی‌نقص برای ارائه به کارفرما یا دانشگاه هستند، این فایل یک مرجع کامل و آماده برای استفاده در ارائه‌های حرفه‌ای محسوب می‌شود.
