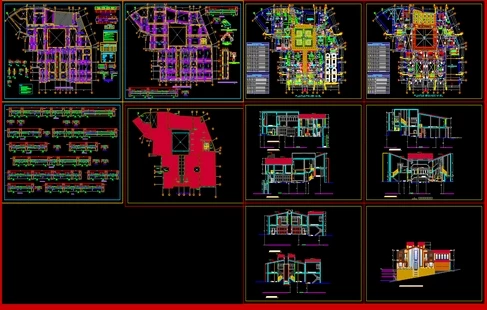

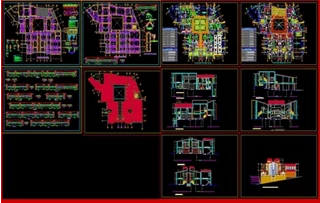

در این مجموعه ترسیمی، شاهد پلان‌های کامل معماری از تمامی طبقات مجتمع مسکونی هستیم که با دقت در مقیاس و جزئیات طراحی شده‌اند. طرح‌ها شامل پلان‌های طبقات مختلف، پلان بام، نماهای اصلی، برش‌های طولی و عرضی، دیتیل‌های معماری و حتی سه‌بعدی‌سازی بخشی از بنا می‌باشد. پلان‌ها به گونه‌ای طراحی شده‌اند که جانمایی واحدها پیرامون حیاط مرکزی بهینه بوده و ضمن حفظ حریم خصوصی، امکان تعامل اجتماعی و دید بصری پویا فراهم شود. تنوع تیپ‌بندی واحدها و رعایت استانداردهای طراحی فضاهای باز و بسته، به کیفیت معماری مجموعه افزوده است. همچنین جزئیات اجرایی دقیق، به مهندسان و دانشجویان کمک می‌کند تا با نمونه‌ای واقعی از یک پروژه مسکونی موفق آشنا شوند.
موارد قابل مشاهده در فایل:
-
پلان‌های کامل طبقات با جانمایی دقیق واحدها
-
پلان بام و موقعیت نورگیرها
-
مقاطع طولی و عرضی از ساختمان
-
نماهای اصلی پروژه با جزئیات معمارانه
-
پلان مبلمان داخلی واحدها
-
ریزفضاهای واحدها با ابعاد استاندارد
-
دیاگرام عملکردی و مسیر سیرکولاسیون
-
طراحی سه‌بعدی بخشی از پروژه برای درک حجمی
-
تحلیل حجمی سایت و نحوه استقرار بنا
-
طبقه همکف با ورودی‌ها و فضاهای عمومی
-
جزئیات سازه‌ای و اجرایی پایه‌ای
جمع‌بندی
این مجموعه، نمونه‌ای کم‌نظیر از طراحی یک مجتمع مسکونی حیاط‌محور است که با تمرکز بر اصول معماری پایدار، راحتی ساکنین و بهره‌گیری از سنت‌های ایرانی، توانسته الگویی بهینه و معاصر را ارائه دهد. مناسب برای دانشجویان معماری، مهندسان طراح، دفاتر مشاوره معماری و علاقه‌مندان به تحلیل نمونه‌های واقعی. این فایل نه‌تنها شامل پلان‌های کاربردی و اجرایی است، بلکه با ارائه مقاطع، نماها و مدل سه‌بعدی، تصویر کاملی از پروژه در اختیار مخاطب قرار می‌دهد و می‌تواند به‌عنوان مرجع آموزشی یا الگویی الهام‌بخش در پروژه‌های مشابه مورد استفاده قرار گیرد.
