این مجموعه شامل
نقشه ی اتوکدی پلان همکف، پلان زیرزمین و دو برش با فرمت DWG و معرفی نوشتاری بنا در قالب PDF و 38 عکس از این بنا می باشد. نقشه ها با اتوکد 2004 و بالاتر قابل استفاده اند.
معماری بنا:
-

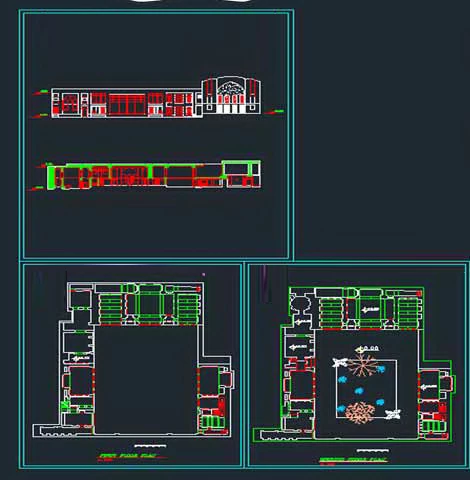

دو نمای اصلی شامل جزییات معماری و حجم کلی
-
پلان همکف با تقسیم‌بندی فضاها و مسیرهای دسترسی
-
پلان طبقه اول با فضای مرکزی باز و عناصر دکوراتیو
-
بخش‌هایی با رنگ‌بندی مجزا برای نمایش کاربری‌های مختلف
-
استفاده از خطوط و رنگ‌های مختلف جهت مشخص‌کردن سازه، دیوارها و مبلمان
-
وجود فضای مرکزی با حوض و المان‌های سنتی
-
مسیرهای ارتباطی اصلی و فرعی مشخص شده
-
تقسیم‌بندی دقیق فضاهای خصوصی و عمومی
-
بخش‌های خدماتی و تاسیساتی مشخص
-
تاکید بر ورودی اصلی و لابی
جمع‌بندی :
این اثر، نمادی از پیوند گذشته و حال در بطن معماری اصفهان است. با طراحی دقیق و بهره‌گیری از الگوهای سنتی در کنار امکانات مدرن، تجربه‌ای منحصربه‌فرد از سکونت را ارائه می‌دهد. این پروژه نه تنها یک بنا، بلکه روایتگر داستانی از هنر، فرهنگ و زندگی در اصفهان است.
