شامل نقشه های پلان، نما و مقطع

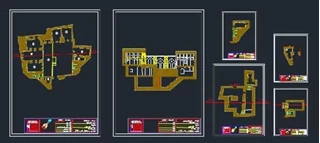

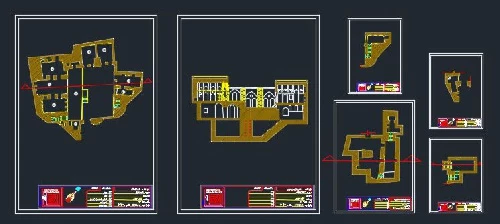

این فایل نقشه‌ای دقیق از پلان‌ها، نماها و برش‌های خانه گازر را شامل می‌شود که با رنگ‌بندی مناسب و وضوح بالا ترسیم شده‌اند. لایه‌بندی دقیق، ابعاد و مقیاس استاندارد و حضور جزئیاتی مانند درگاه‌ها، قوس‌ها، اتاق‌ها و حیاط‌ها آن را به یک مرجع تخصصی برای دانشجویان و علاقه‌مندان معماری تبدیل کرده است.
موارد مشخص در فایل:
-
پلان طبقات با تفکیک عملکردی فضاها
-
برش عرضی و طولی با نمایش کامل جداره‌ها
-
نمای جانبی با جزییات قوس و بازشوها
-
مسیرهای دسترسی عمودی و افقی
-
تفکیک فضایی بین خصوصی و عمومی
-
محل دقیق فضاهای خدماتی و نشیمن
-
استفاده از رنگ برای تمایز ساختارها
این مجموعه، فرصتی منحصربه‌فرد برای درک ساختار معماری خانه‌های بومی شوشتر است و می‌تواند مبنایی برای طراحی پروژه‌های مشابه یا پژوهش‌های معماری باشد.
