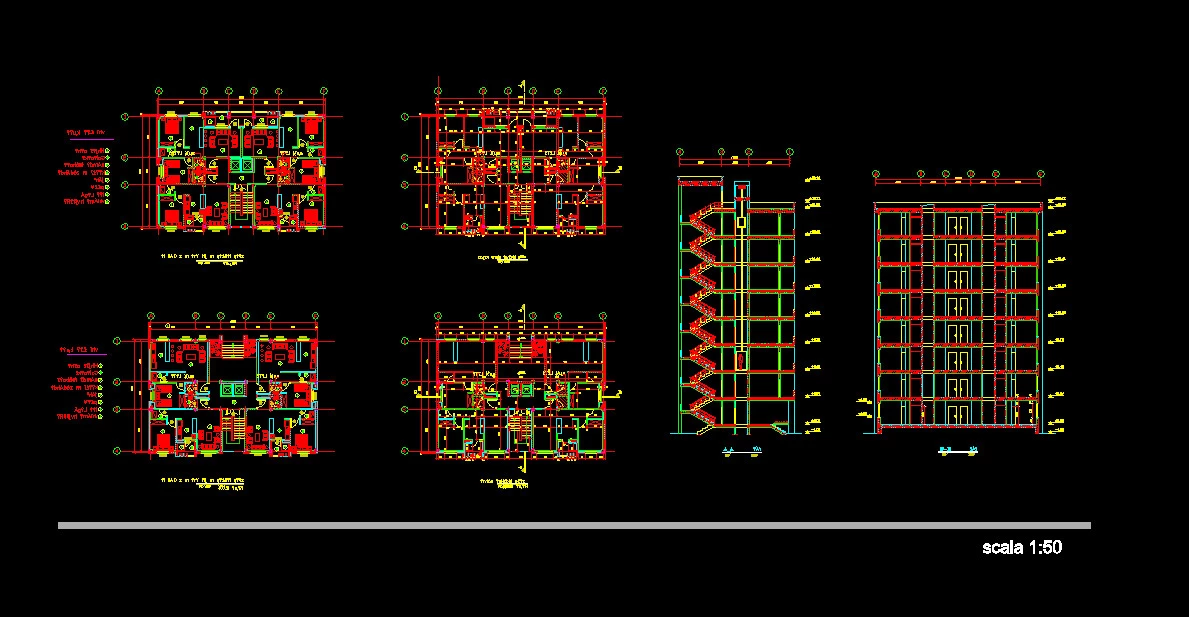

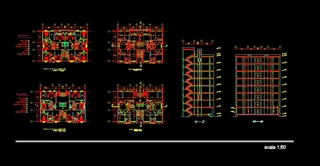

طرح ارائه‌شده، یک ساختمان ۸ طبقه با فرم منظم و پلان‌های تکرارشونده است که شامل طبقات تیپ و طبقه همکف می‌باشد. سازه دارای گردش عمودی مرکزی از طریق پله است که به صورت برجسته در مقطع مشخص شده است. نمای ساختمان به‌صورت شبکه‌ای از بازشوها و خطوط منظم طراحی شده تا هماهنگی ظاهری حفظ شود.
موارد دیده‌شده در طرح:
-
چهار پلان تیپ تکراری برای طبقات مسکونی
-
پلان همکف با ورودی و خدمات
-
پلان طبقه پارکینگ یا خدمات فنی
-
طراحی پله مرکزی در پلان‌ها و مقطع
-
دو نمای اصلی در وجه جنوبی و شرقی
-
مقطع عمودی کامل از طبقه اول تا بام
-
راه‌پله خروج اضطراری یا دسترسی داخلی
-
دیوارهای باربر و جانمایی ستون‌ها
-
جانمایی دقیق فضاهای اقامتی در هر واحد
-
مقیاس 1:50 برای دقت اجرایی
-
تعداد بازشوها در هماهنگی با نما
-
چیدمان منظم پلان‌ها برای سهولت اجرا
جمع‌بندی نهایی:
این پروژه، نمونه‌ای اجرایی و دقیق از معماری طبقات بلند در بافت شهری تهران است که با رعایت تمامی اصول فنی، طراحی ماژولار و سازه‌ای، و توجه به کاربری حداکثری زمین طراحی شده است. با در دست داشتن این نقشه‌ها، نه‌تنها یک سازه منظم قابل پیاده‌سازی خواهید داشت، بلکه از حیث زمان، هزینه و بهره‌وری نیز بهینه‌ترین نتیجه حاصل می‌شود.
