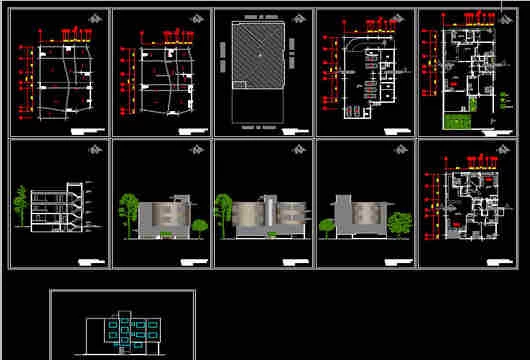

در فایل نمایشی، مجموعه‌ای از نقشه‌های دقیق معماری برای یک مجتمع مسکونی چند واحدی مشاهده می‌شود که شامل موارد زیر است:
-
پلان‌های تیپ طبقات با تفکیک واحدها
-
پلان بام با جزئیات فضایی
-
پلان همکف با ورودی اصلی و جانمایی فضای سبز
-
پلان مبلمان داخلی هر واحد
-
مقاطع طولی و عرضی با نمایش سازه و سقف‌ها
-
نماهای شمالی، جنوبی، شرقی و غربی با جزئیات حجمی
-
سایت پلان با دسترسی سواره و پیاده
-
پلان پارکینگ با مسیرهای ورود و خروج
-
جانمایی راه‌پله و آسانسور
-
ترکیب‌بندی نمای خارجی با بازشوها و متریال پیشنهادی
نقشه‌ها با وضوح کامل برای ارائه، اجرا و تحلیل عملکردی پروژه تدوین شده‌اند.
💡 جمع‌بندی
این پروژه نمونه‌ای دقیق و ساخت‌یافته از طراحی یک مجتمع مسکونی مدرن است که با در نظر گرفتن تمامی نیازهای روز کاربران شهری، از نظر فرمی، عملکردی و اجرایی یکپارچه عمل کرده است. نقشه‌ها به شکلی حرفه‌ای و خوانا تنظیم شده‌اند تا در تمام مراحل طراحی و اجرا راه‌گشا باشند. این فایل برای دانشجویان، معماران و مشاوران مسکونی بسیار کاربردی و غنی خواهد بود.
