تحلیل فایل و عناصر موجود در پلان

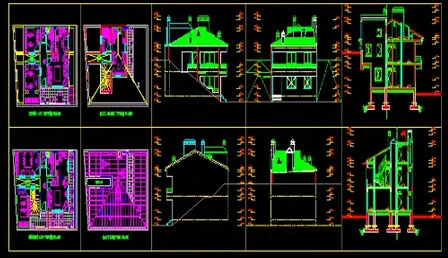

در این پروژه با نقشه‌های کامل یک ویلای سه‌طبقه در سایتی با شیب طبیعی روبه‌رو هستیم. ساختار کلی طراحی به‌گونه‌ای‌ست که ارتفاع طبیعی زمین نه تنها محدودیت نبوده، بلکه به عنصری الهام‌بخش تبدیل شده است. اجزای کلیدی که در این مجموعه دیده می‌شود عبارت‌اند از:
-
پلان طبقات همکف، اول و دوم
-
پلان بام و شیب‌بندی سقف
-
مقاطع عرضی و طولی دقیق
-
نمای جنوبی و شمالی با جزئیات کامل
-
طراحی جان‌پناه و تیرریزی سقف شیروانی
-
دیتیل‌های اتصال تیر به ستون
-
آنالیز ارتفاعی زمین و بنا
-
جانمایی پله‌ها در اختلاف تراز
-
محل تاسیسات تهویه و دودکش
-
ساختار سازه‌ای ستون‌ها در سطح شیبدار
-
پلان فونداسیون متناسب با شیب
-
پلان دسترسی به فضاهای بیرونی
-
موقعیت بازشوهای عمودی برای نورگیری
-
جزئیات کف‌سازی شیبدار
-
جانمایی فضاهای نیم‌سوت
-
پنجره‌های زاویه‌دار در نماهای جانبی
-
پلکان داخلی با فرم شیبدار
-
پلان آکس‌بندی دقیق طبقات
-
نقاط کد ارتفاعی مهم در سطوح مختلف
-
ترسیم خطوط تراز طبیعی و مصنوعی
-
سیستم زهکشی سطحی زمین شیبدار
-
مقطع جزئیات اجرایی نمای خارجی
-
طراحی فرم سقف با الهام از شیب
-
استفاده بهینه از دید به مناظر اطراف
جمع‌بندی
این پروژه یک الگوی هوشمندانه برای طراحی در زمین‌های شیبدار است که با ترکیب منطق سازه‌ای و زیبایی‌شناسی معماری، فضایی منحصربه‌فرد برای سکونت خلق می‌کند. نقشه‌های موجود برای استفاده دانشجویان، معماران، یا دفاتر طراحی، نمونه‌ای کامل و کاربردی از هماهنگی معماری با توپوگرافی طبیعی است.
