شامل پلانها ، نما ، مقاطع و جزئیات گره چینی در ورودی و یزدی بندی ایوان جنوبی می باشد.
معماری بنا

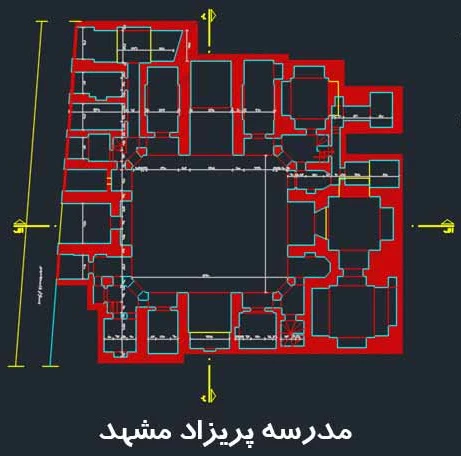

نقشه ارائه‌شده بیانگر معماری دقیق مدرسه‌ای تاریخی با ساختار چهارایوانی و حیاط مرکزی است.
از جزئیات دیده‌شده در پلان می‌توان به موارد زیر اشاره کرد:
-
حیاط وسیع و مرکزی به‌عنوان هسته اصلی بنا
-
ایوان‌های چهارگانه در اطراف حیاط
-
حجره‌های متعدد برای طلاب و اقامت کوتاه‌مدت
-
فضاهای خدماتی در اطراف مجموعه
-
ورودی‌های شاخص با مسیرهای ارتباطی متقارن
-
اتاق‌های مجاور حیاط با دسترسی مستقیم
-
محورهای اصلی حرکتی و تقسیم‌بندی دقیق فضاها
-
نشانه‌گذاری عناصر معماری با خطوط فنی
جمع‌بندی
این پروژه نمایانگر معماری باشکوه و هدفمند مدرسه‌ای تاریخی است که با دقت و ظرافت طراحی شده است.
جزئیات پلان ارائه‌شده، فرصتی ارزشمند برای دانشجویان معماری، پژوهشگران و علاقه‌مندان به میراث فرهنگی است تا با ساختار و طراحی یک نمونه کم‌نظیر از مدارس ایرانی آشنا شوند.
