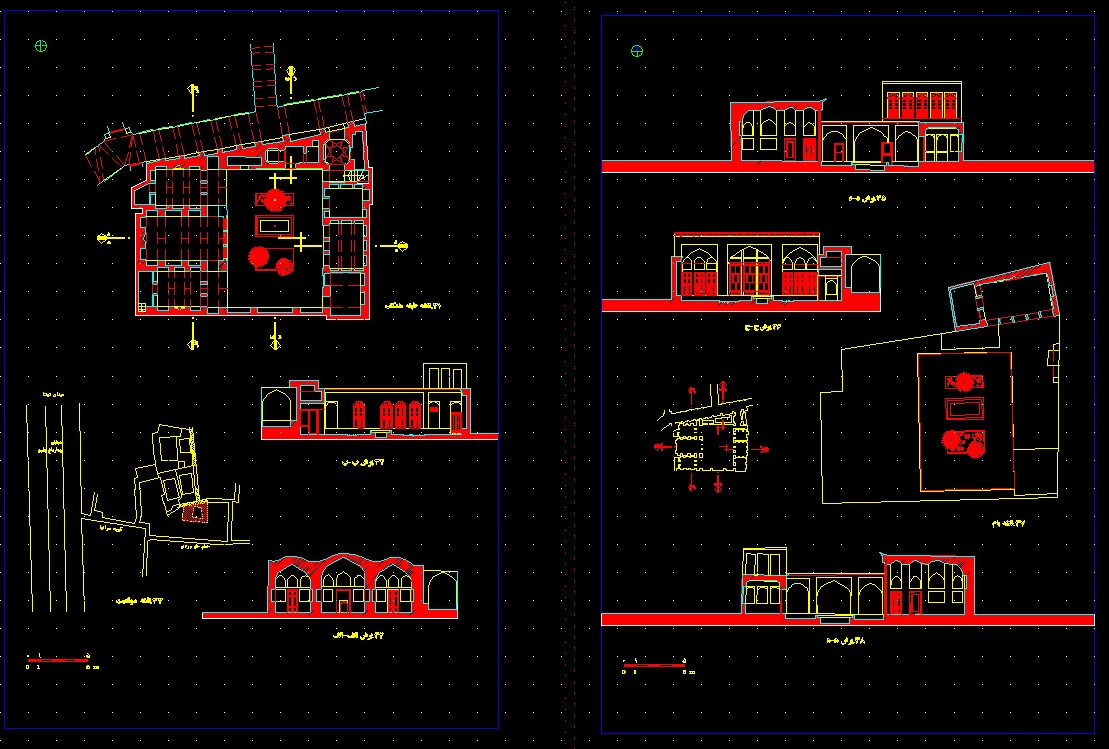

نقشه های اتوکدی بنا شامل پلان ، نما ،مقاطع و پلان موقعیت با پسوند dwg می باشد .
معماری بنا:
با بررسی نقشه‌ها و پلان‌ها، می‌توان موارد زیر را مشاهده کرد:
-
پلان کلی بنا با حیاط مرکزی
-
مسیرهای ورودی و خروجی
-
موقعیت حوض و فضای سبز داخلی
-
فضاهای پیرامونی شامل اتاق‌ها و ایوان‌ها
-
مقاطع طولی و عرضی با نمایش جزئیات نما
-
نقشه موقعیت بنا در بافت شهری
-
نماهای اصلی با جزئیات قوس‌ها و طاق‌ها
-
نمایش تناسبات ارتفاعی ساختمان
-
جانمایی دقیق پنجره‌ها و بازشوها
-
مسیرهای ارتباطی بین فضاهای مختلف
جمع‌بندی :
این مجموعه، بازنمایی دقیق و ارزشمند از یک اثر فاخر معماری ایرانی است که برای دانشجویان معماری، پژوهشگران و علاقه‌مندان به بافت تاریخی، مرجعی کامل و الهام‌بخش به شمار می‌آید. با تهیه این فایل، به گنجینه‌ای از دانش فنی، زیبایی‌شناسی و تاریخ معماری دست خواهید یافت که هرگز کهنه نخواهد شد.
